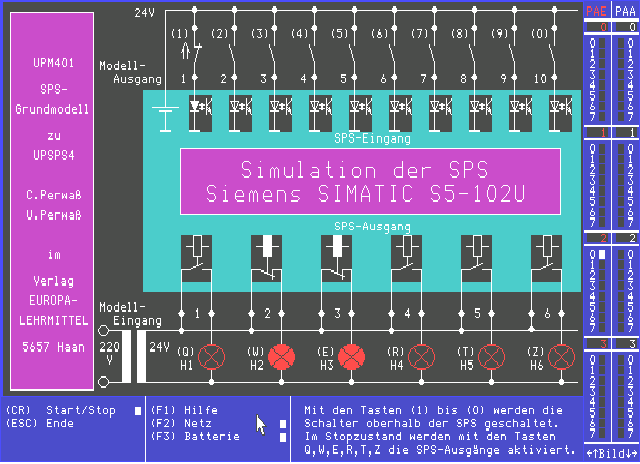

Das Grundmodell stellt die äußere Beschaltung einer SPS mit 10 Schaltern und 6 Meldeleuchten dar. Optokoppler am Eingang bzw. Relais am Ausgang innerhalb der SPS deuten auf die galvanische Trennung der äußeren Stromkreise vom Innenleben der SPS an. Mit einem Mausklick können die Schalter betätigt werden, so daß über die selbstgeschriebene Anweisungsliste die Meldeleuchten am Ausgang der SPS angesteuert werden. Werden die Schalter mit der linken Maustaste angeklickt, so haben sie Schalterfunktion, werden sie mit der rechten Maustaste angeklickt, so arbeiten sie als Taster. Bei der Schalterfunktion schließt der erste Mausklick den Schalter, der zweite öffnet ihn wieder. Bei der Tasterfunktion bleibt der Schalter solange geschlossen, wie die rechte Maustaste gedrückt bleibt.

Allen Modellen gemeinsam ist ein Schalterfeld am unteren Bildschirmrand und ein Leuchtdiodenfeld am rechten Bildschirmrand. Mit Hilfe des Schalterfeldes können weitere Signale zur Beeinflussung des Programmablaufes gegeben werden. Das Leuchtdiodenfeld am rechten Bildschirmrand zeigt den Zustand der einzelnen Ein- und Ausgangsbits an.

In einer Belegungsliste können "Verdrahtungsanweisungen" zwischen Modell und SPS definiert werden. Zum Beispiel kann der Modelleingang 2, das wäre hier die Meldeleuchte 2, dem SPS-Ausgang A 2.0 zugeordnet werden. Diese Belegungsliste wird dem Programmtext hinzugefügt, so daß sie jederzeit wieder für Testzwecke verfügbar ist.
