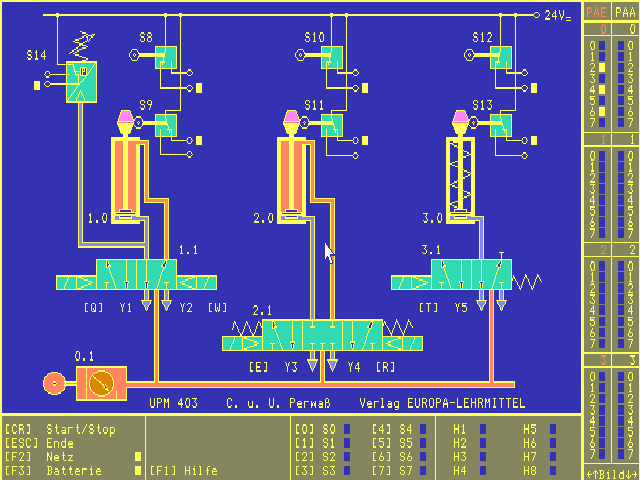

Das Pneumatikmodell
Drei Zylinder und drei Ventile lassen sich von einer selbstgeschriebenen Anweisungsliste beliebig steuern. Die Zylinder haben eine endliche Verfahrgeschwindigkeit, so daß der Bewegungsverlauf gut verfolgt werden kann.
Allen Modellen gemeinsam ist ein Schalterfeld am unteren Bildschirmrand und ein Leuchtdiodenfeld am rechten Bildschirmrand. Mit Hilfe des Schalterfeldes können programmierbare Signale zur Beeinflussung des Programmablaufes gegeben werden. Das Leuchtdiodenfeld am rechten Bildschirmrand zeigt den Zustand der einzelnen Ein- und Ausgangsbits an.
In einer Belegungsliste können "Verdrahtungsanweisungen" zwischen Modell und SPS definiert werden. Diese Belegungsliste wird dem Programmtext hinzugefügt, so daß sie jederzeit wieder für Testzwecke verfügbar ist.
|
