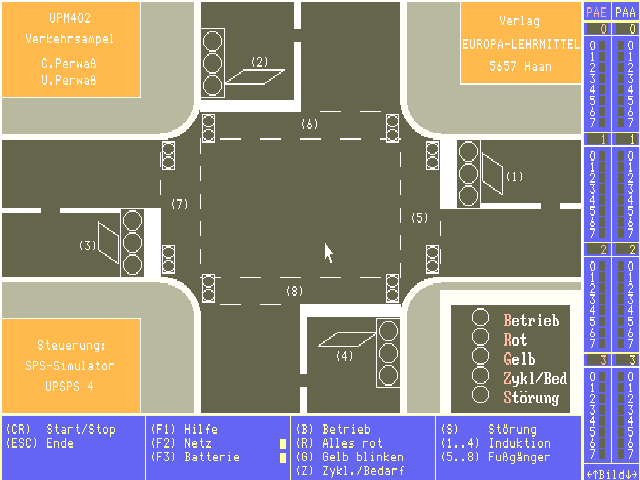

Das Ampelmodell
Eine Straßenkreuzung mit Fahrzeug- und Fußgängerampeln, sowie Induktionsschleifen und Fußgängertastern kann individuell von einer selbstgeschriebenen Anweisungsliste gesteuert werden.
Allen Modellen gemeinsam ist ein Schalterfeld am unteren Bildschirmrand und ein Leuchtdiodenfeld am rechten Bildschirmrand. Mit Hilfe des Schalterfeldes können programmierbare Signale zur Beeinflussung des Programmablaufes gegeben werden. Das Leuchtdiodenfeld am rechten Bildschirmrand zeigt den Zustand der einzelnen Ein- und Ausgangsbits an.
In einer Belegungsliste können "Verdrahtungsanweisungen" zwischen Modell und SPS definiert werden. Zum Beispiel kann das rote Licht einer Richtung dem SPS-Ausgang A 2.0, das gelbe Licht dem Ausgang A2.1 usw. zugeordnet werden. Diese Belegungsliste wird dem Programmtext hinzugefügt,
so daß sie jederzeit wieder für Testzwecke verfügbar ist.
|
