Das Aufzugsmodell

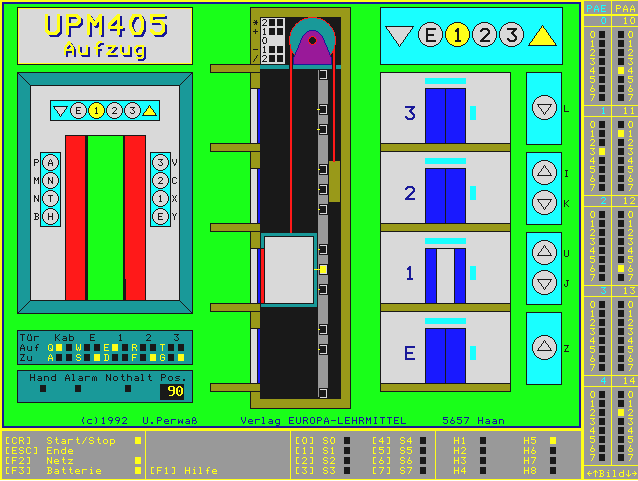

Ein Personenaufzug wird über vier Geschosse bewegt. Dafür stehen Positionssensoren, Ruf- und Zieltaster, Türmotoren und Türsensoren sowie Etagengong und Alarmsirene beliebig programmierbar zur Verfügung. Insgesamt können 48 Modelleingangs- und 65 Modellausgangssignale in selbstgeschriebenen Anweisungslisten verwendet werden.
Allen Modellen gemeinsam ist ein Schalterfeld am unteren Bildschirmrand und ein Leuchtdiodenfeld am rechten Bildschirmrand. Mit Hilfe des Schalterfeldes können programmierbare Signale zur Beeinflussung des Programmablaufes gegeben werden. Das Leuchtdiodenfeld am rechten Bildschirmrand zeigt den Zustand der einzelnen Ein- und Ausgangsbits an.
In einer Belegungsliste können "Verdrahtungsanweisungen" zwischen Modell und SPS definiert werden. Diese Belegungsliste wird dem Programmtext hinzugefügt, so daß sie jederzeit wieder für Testzwecke verfügbar ist.
|
