Serie 05

Hochmoselbrücke

Bilderserie 06

  Serie 07



Vormontageplatz der Hochmoselbrücke



Vollbild mit Klick auf ein Bild, dann Funktionstaste F11.

Bildwechsel mit Klick auf linke oder rechte Bildseite bzw. Cursor-Tasten links oder rechts.

Zurück mit umgekehrter Tastfolge oder Tastenfolge Esc und F11.





Korrosionsschutzhalle und Montagekran



Brückensegment (29 m breit) vor der Korrosionsschutzhalle



Brückenkasten (25 m lang, 7 m hoch, 11 m breit)



Per Lkw aus Hannover angelieferte Kragarmplatten, 25 m lang und 4 m breit

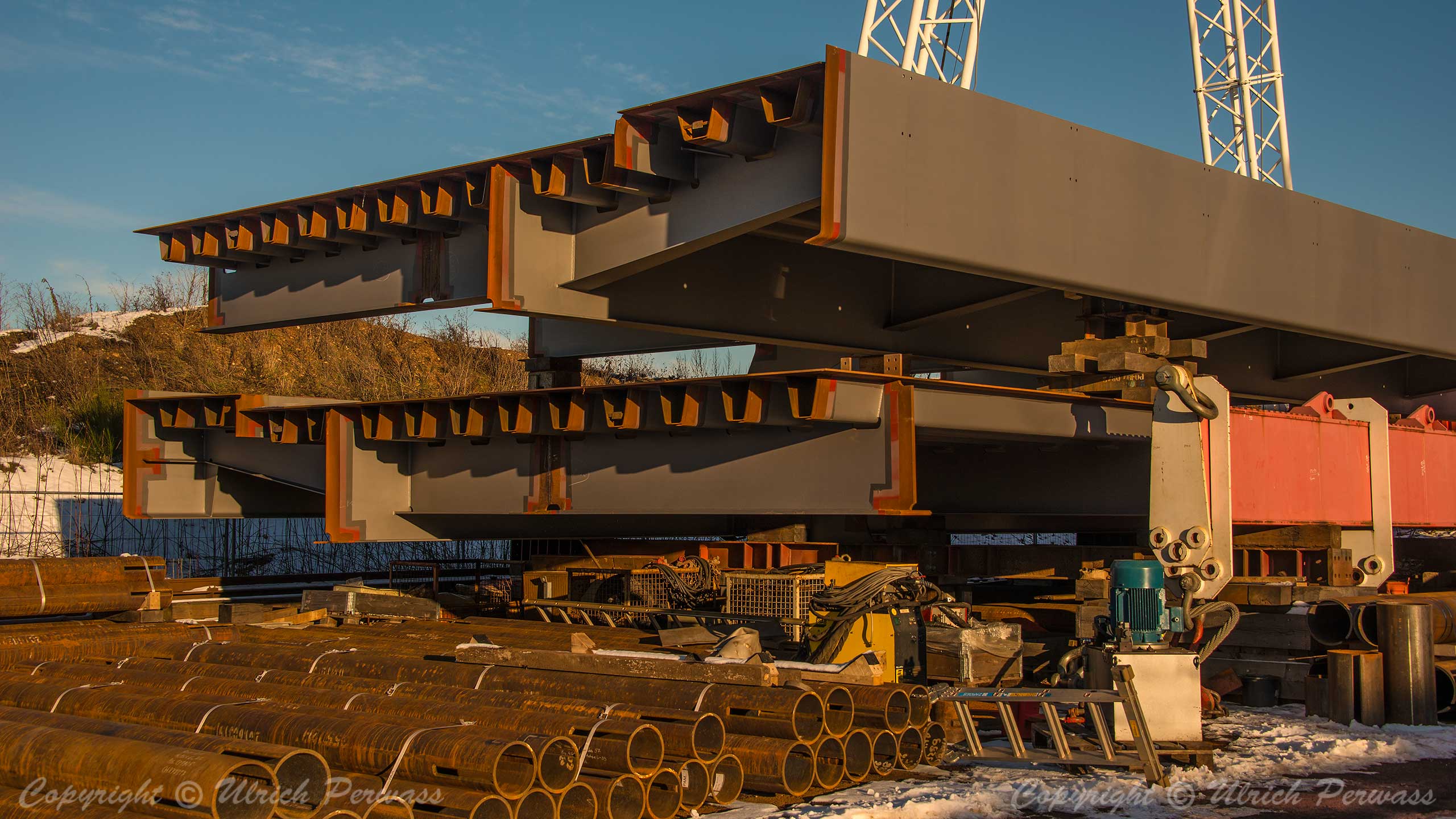

Hohlkastenelement

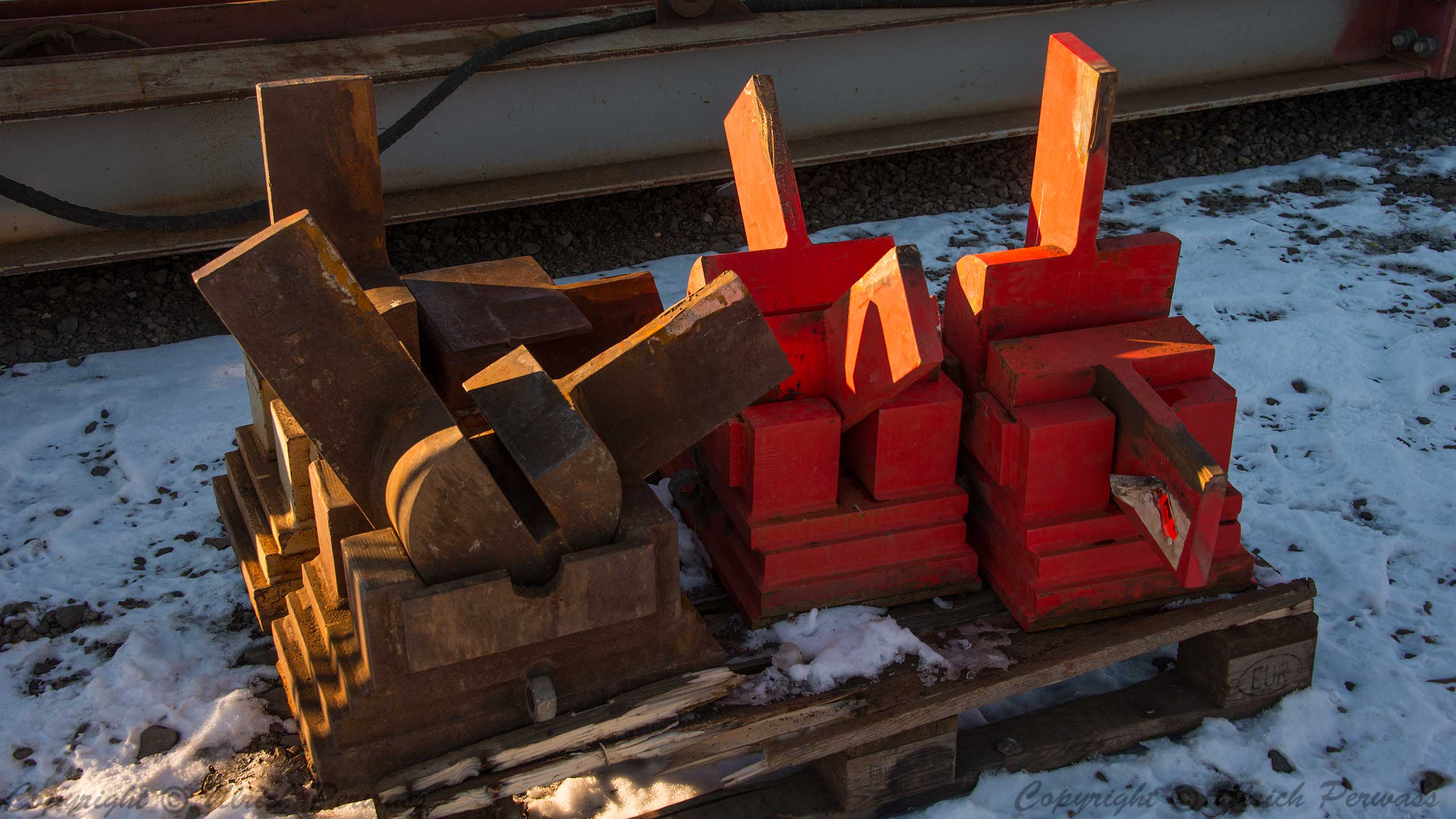

Feinwerkzeuge der Stahlbauer zum Drehen der Hohlkastensegmente

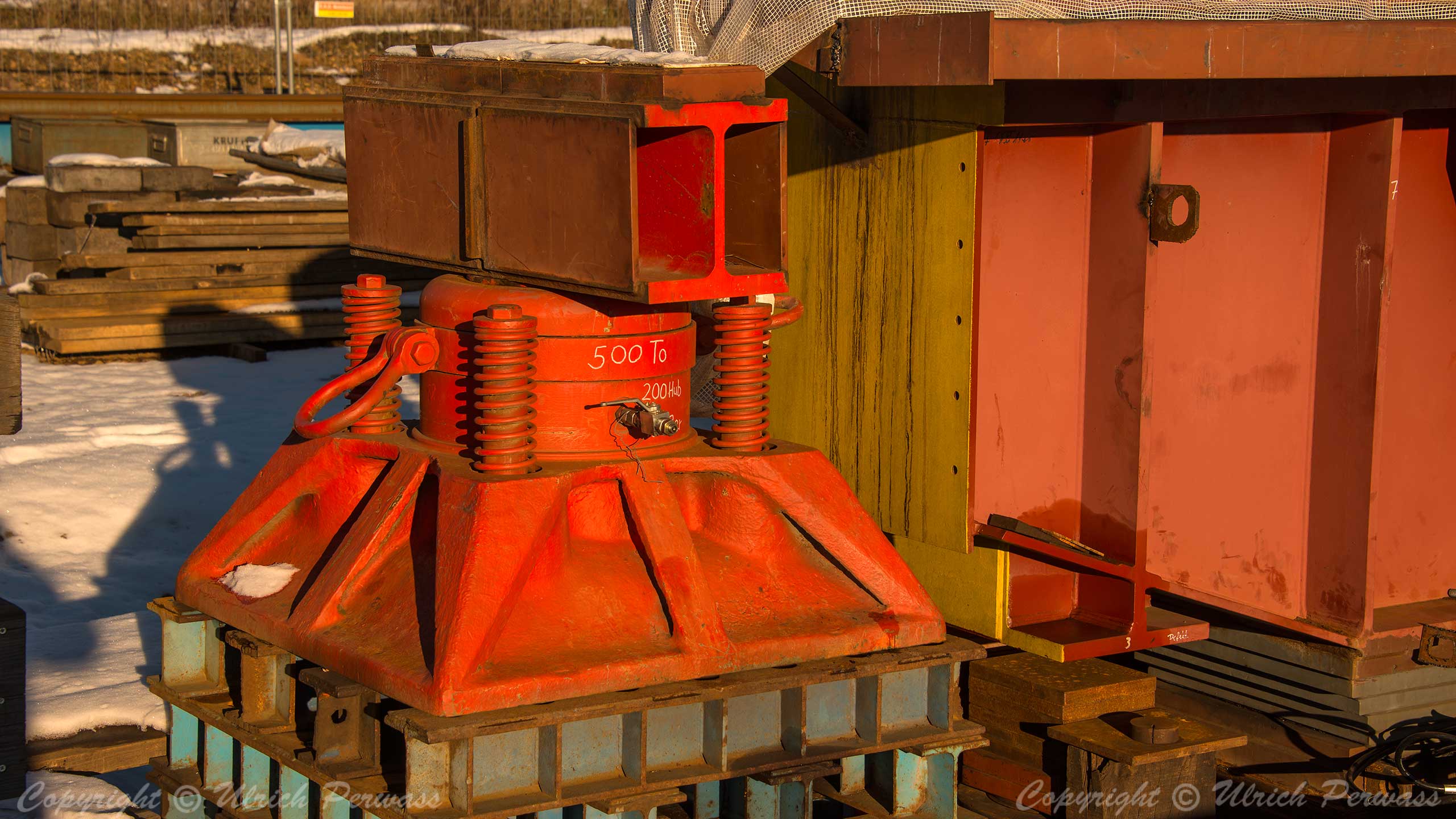

Hydraulikpresse mit bis zu 500 Tonnen Hubkraft

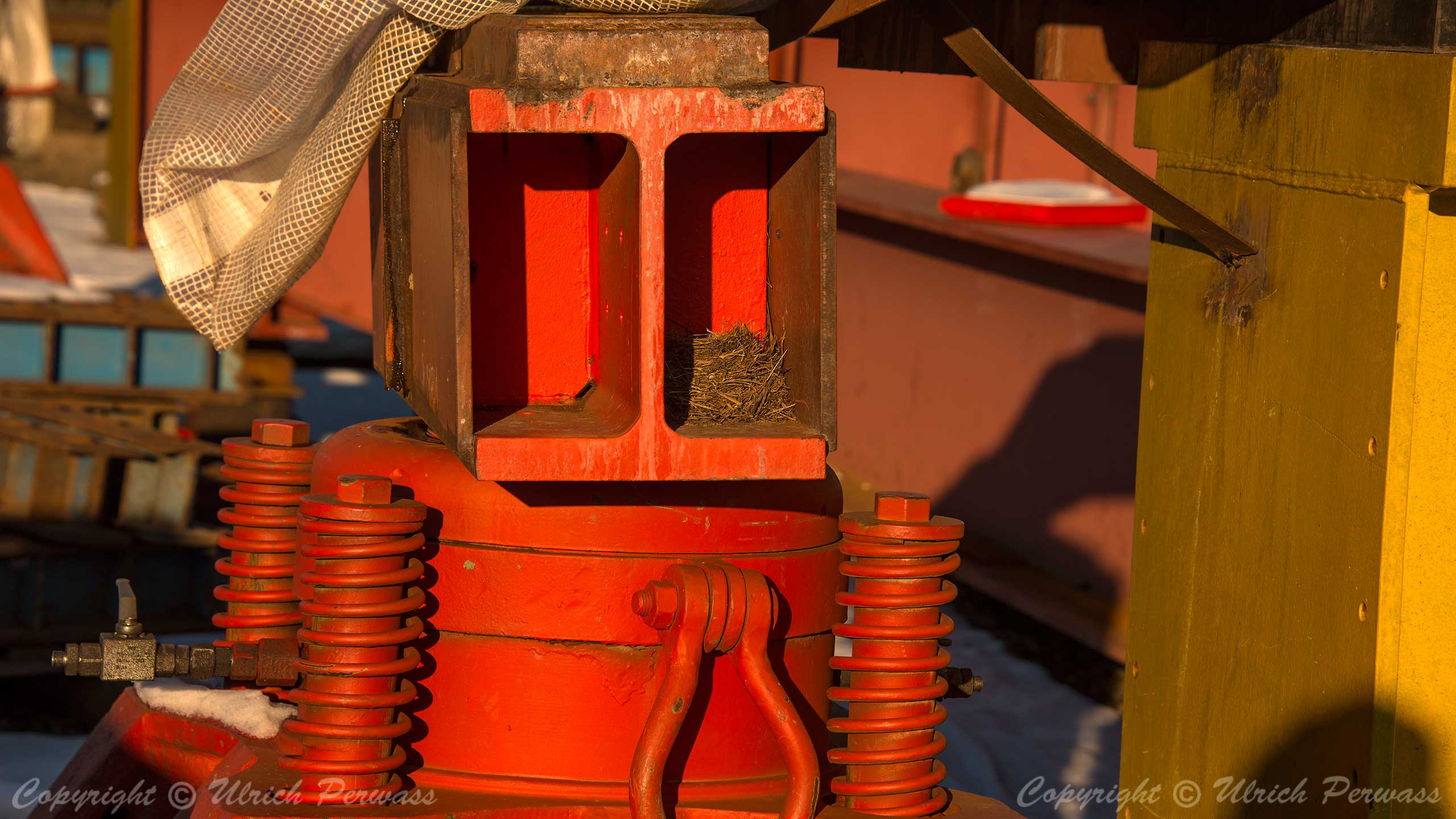

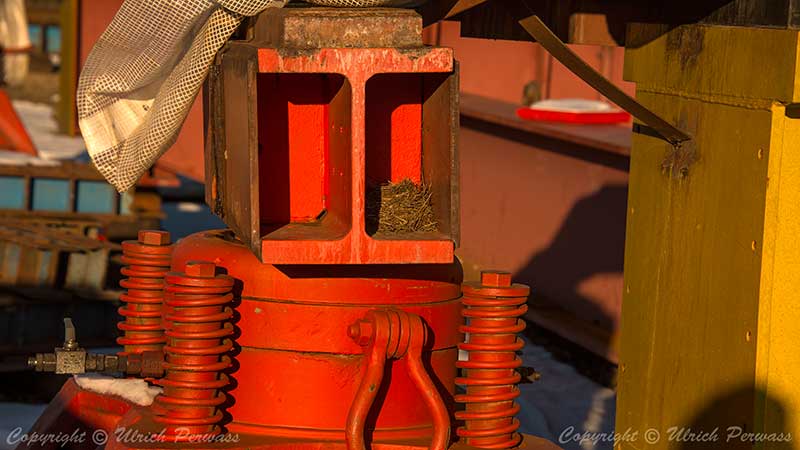

Lange nicht benutzt! Deshalb eine ruhige Kinderstube!

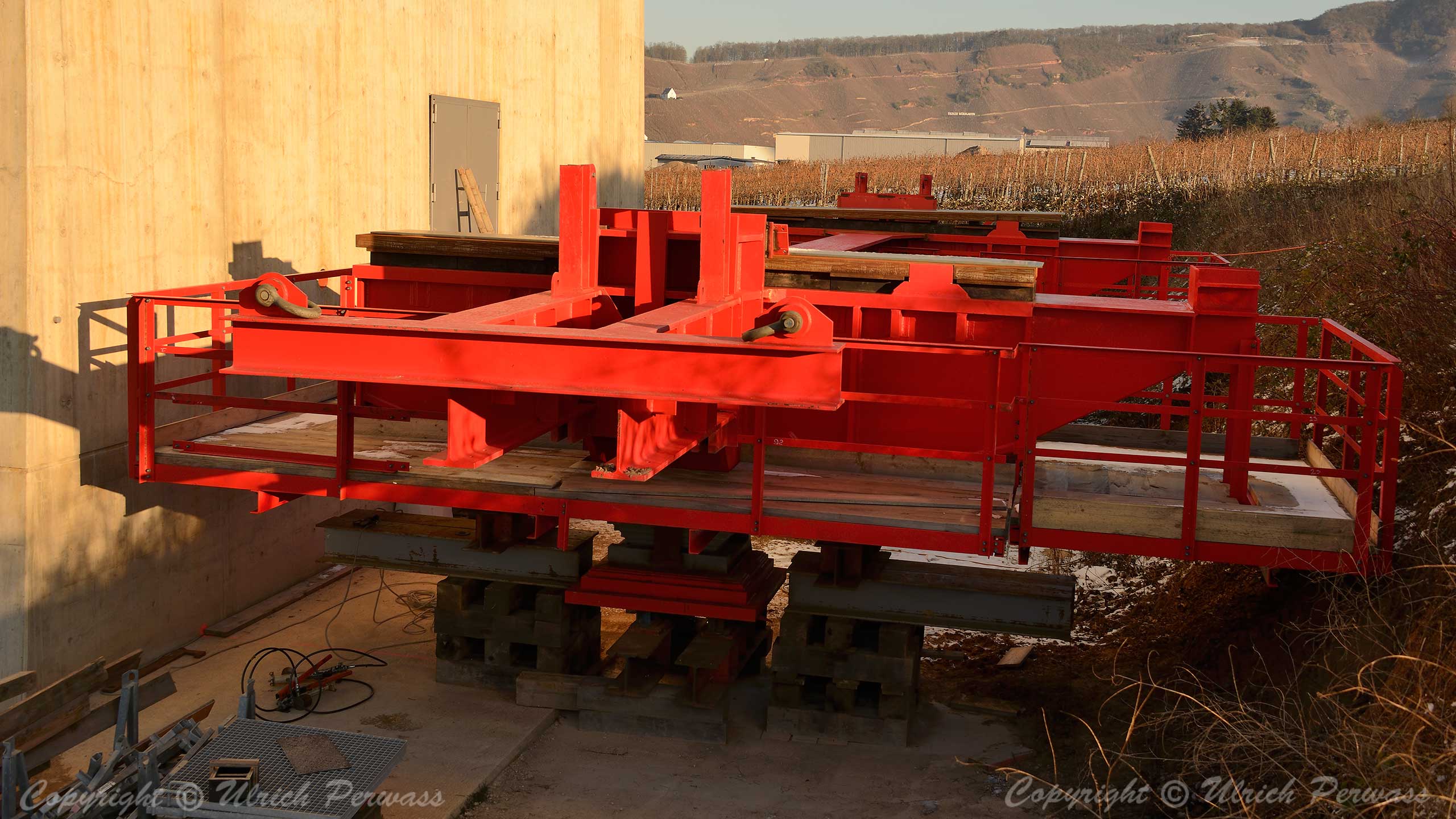

Verschublager für Pfeilerspitze mit Seitenführung und zwei Gleitflächen

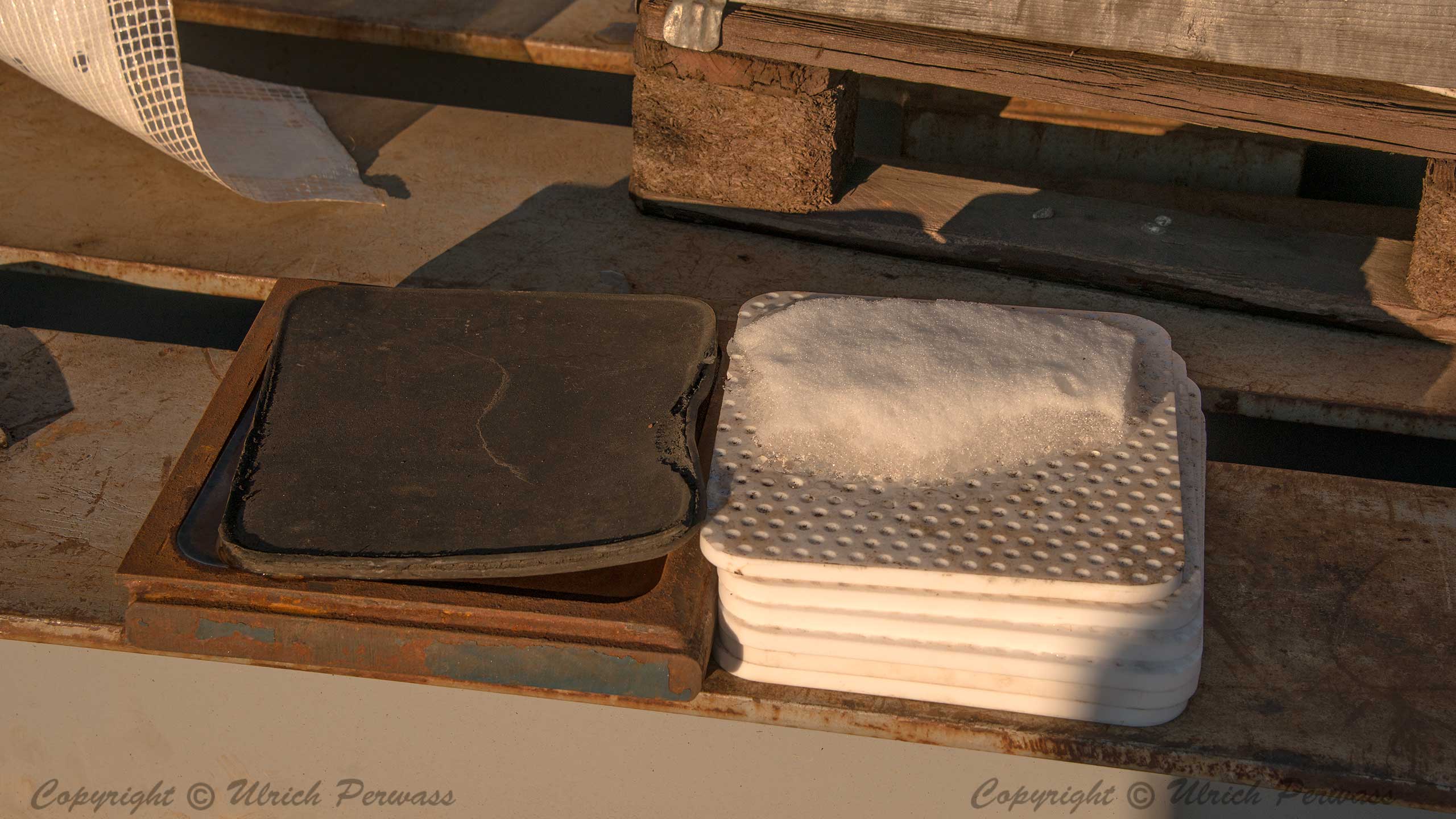

Gleitplatte, darauf die dunkle Haftlamelle,

daneben helle Gleitlamellen für die Unterseite der Gleitplatte.

Die Gleitlamellen sind für die Aufnahme des Gleitmittels gelocht.



Sichtbare Verformungen des Brückenkastens



Seile sichern den Brückenkasten am Widerlager auf der Hunsrückseite

gegen Abrutschen Richtung Eifel (0,53% Gefälle !).

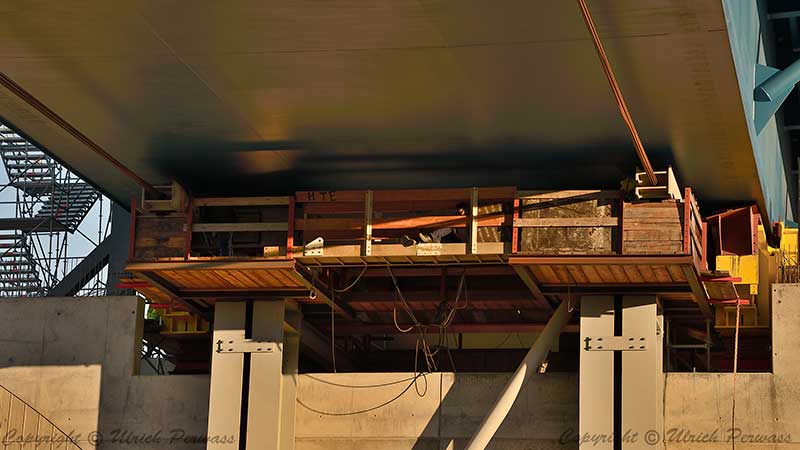

Links und rechts erkennt man die Abdrücke der Haftlamellen

der Gleitplatten an der Unterseite des Brückenkastens.

Rechts ist die schräge Auswurffläche für die Gleitplatten erkennbar,

die diese nach Durchlaufen des Vorschubbalkens erreichen.
